LP3717 Minimalist 18W primary feedback isolation switch power driver chip
集成 BJT 內置啟動電路 無需啟動電阻 自供電技術取消輔助繞組
Model:
Product Description:

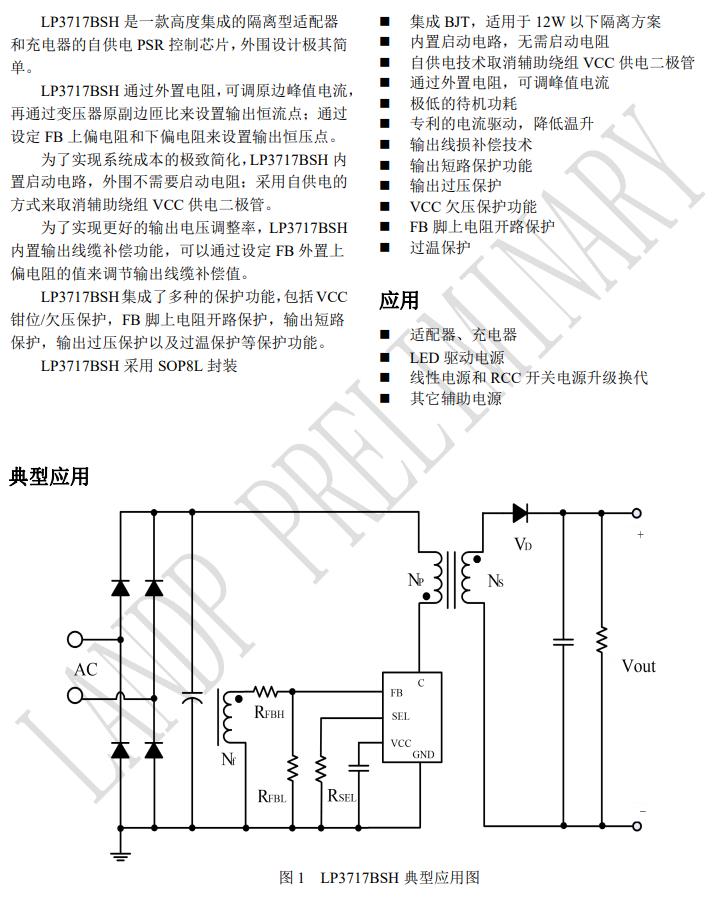

LP3717 是一款高度集成的隔離型適配器和充 電器的自供電 PSR 控制芯片，外圍設計極其簡單。
LP3717 通過外置電阻，可調原邊峰值電流，再 通過變壓器原副邊匝比來設置輸出恒流點；通過設 定 FB 上偏電阻和下偏電阻來設置輸出恒壓點。 為了實現系統成本的極致簡化，LP3717 內置啟 動電路，外圍不需要啟動電阻；采用自供電的方式 來取消輔助繞組 VCC 供電二極管。
為了實現更好的輸出電壓調整率，LP3717 內置 輸出線纜補償功能，可以通過設定 FB 外置上偏電 阻的值來調節輸出線纜補償值。
LP3717 集成了多種的保護功能，包括 VCC 鉗 位/欠壓保護，FB 腳上電阻開路保護，輸出短路保 護，輸出過壓保護以及過溫保護等保護功能。

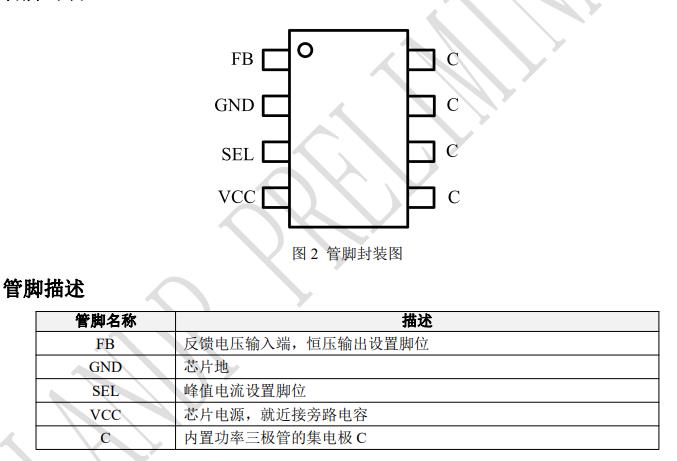

LP3717 采用 SOP8L封裝
特點
? 集成 BJT，? 內置啟動電路，無需啟動電阻 ? 自供電技術取消輔助繞組 VCC 供電二極管
? 通過外置電阻，可調峰值電流 ? 極低的待機功耗 ? 專利的電流驅動，降低溫升
? 輸出線損補償技術 ? 輸出短路保護功能 ? 輸出過壓保護 ? VCC 欠壓保護功能 ? FB 腳上電阻開路保護 ? 過溫保護
應用
? 適配器、充電器 ? LED 驅動電源 ? 線性電源和 RCC 開關電源升級換代 ? 其它輔助電源
| PartNo. | BJT BV (V) | Ipkmax (mA) | Rst (MΩ) | OVP (%) | UVP (%) | Icable (uA) | Fsw_min (Hz) | FB下偏 (kΩ) | Demag Duty (%) | Dynamic | Package | Application |
| LP3667A | 800 | 220 | 8 | No | 40 | 2.5 | 100 | 12 | 50 | Low | SOP7L | 3W |
| LP3667AH | 800 | 180 | 8 | No | 40 | 6.5 | 100 | 12 | 50 | Low | SOP7L | 2.5W |
| LP3667B | 850 | 355 | 8 | No | 40 | 2.5 | 100 | 12 | 50 | Low | SOP7L | 5W |
| LP3667BH | 850 | 330 | 8 | No | 40 | 6.5 | 100 | 12 | 50 | Low | SOP7L | 5W |
| LP3712AP | 800 | 180 | 8 | 140 | 25 | 12 | 120 | 外置 | 50 | Low | SOP7L | 2.5W輸入過欠壓 |
| LP3712CH | 850 | 200 | 8 | 140 | 30 | 12 | 600 | 外置 | 45 | Low | SOP7L | 3W |
| LP3713CP | 850 | 330 | 8 | 140 | 25 | 12 | 120 | 外置 | 50 | Low | SOP7L | 5W輸入過欠壓 |
| LP3713CH | 850 | 330 | 8 | 140 | 30 | 12 | 600 | 外置 | 50 | Low | SOP7L | 5W |
| LP3714CH | 750 | 480 | 8 | 140 | 30 | 12 | 600 | 外置 | 50 | Low | SOP8L | 7.5W |
| LP3714CL | 850 | 330 | 8 | 140 | 30 | 12 | 600 | 外置 | 48 | Low | SOP8L | 5W |
| LP3715CMB | 750 | 610 | 8 | 140 | 65 | 6.3 | 120 | 12 | 48 | Low | SOP8L | 10W |
| LP3715CM | 750 | 610 | 8 | 140 | 65 | 6.3 | 120 | 12 | 48 | Low | SOP8L | 10W |
| LP3715CK | 750 | 630 | 8 | 140 | 30 | 12 | 200 | 外置 | 50 | No | Low | SOP8L |
| LP3715NCK | 750 | 630 | No | 140 | 30 | 12 | 200 | 外置 | 50 | Low | SOP8L | 10W |
| LP3715CD | 750 | 640 | 8 | 140 | 65 | 6.3 | 120 | 12 | 50 | High | SOP8L | 10W |
| LP3715CF | 750 | 710 | 8 | 140 | 65 | 6.3 | 120 | 12 | 44 | High | SOP8L | 10W |
| LP3715CP | 750 | 710 | 8 | 140 | 65 | 12 | 200 | 外置 | 44 | High | SOP8L | 10W-輸入過欠壓 |
| LP3716CK | 750 | 620/760 | 8 | 140 | 30 | 12 | 120 | 外置 | 49 | Low | SOP8L | 10W/12W |
| LP3716C | 750 | 720 | 8 | 140 | 65 | 12 | 120 | 12 | 49 | Low | SOP8L | 12W |
| LP3716NCK | 750 | 620/760 | No | 140 | 30 | 12 | 200 | 外置 | 49 | Low | SOP8L | 10W/12W |
| LP3716CD | 850 | 660/800 | 8 | 170 | 50 | 12 | 200 | 外置 | 44 | High | SOP8L | 12W/15W |
| LP3716CDL | 750 | 710/770 | 8 | 170 | 50 | 12 | 200 | 外置 | 44 | High | SOP8L | 10W/12W |
| LP3716CP | 850 | 820 | 8 | 190 | 60 | 12 | 200 | 外置 | 44 | High | SOP8L | 12W輸入過欠壓 |
| LP3716RD | 800 | 760 | 8 | 140 | 30 | 12 | 200 | 外置 | 49 | Low | DIP7 | 窄壓28W |
| LP3717BSH | 750 | 780 | 8 | 140 | 50 | 12 | 200 | 外置 | 50 | Low | SOP8L | 12W適配器 |
| LP3717BTH | 750 | 780 | 8 | 140 | 50 | 12 | 200 | 外置 | 50 | Low | SOP8L | 12W適配器 |
| LP3717BST | 750 | 780 | 8 | 140 | 50 | 12 | 200 | 外置 | 60 | Low | SOP8L | 15W適配器 |
| LP3717BT | 750 | 780 | 8 | 140 | 50 | 12 | 200 | 外置 | 60 | Low | SOP8L | 18W適配器 |
| LP3718AS | 850 | 450 | 8 | 140 | 50 | 12 | 200 | 外置 | 50 | High | SOP8L | 7.5W |
| LP3718BSL | 800 | 880 | 8 | 140 | 50 | 12 | 200 | 外置 | 50 | High | SOP8L | 12W |
| LP3718BS | 800 | 880 | 8 | 140 | 50 | 12 | 200 | 外置 | 50 | High | SOP8L | 18W |
| LP3718CA | 800 | 1200 | 8 | 140 | 30 | 12 | 200 | 外置 | 50 | High | ASOP6 | 18W/24W |
| LP3718CD | 850 | 1200 | 8 | 140 | 30 | 12 | 200 | 外置 | 50 | High | DIP8 | 24W |
