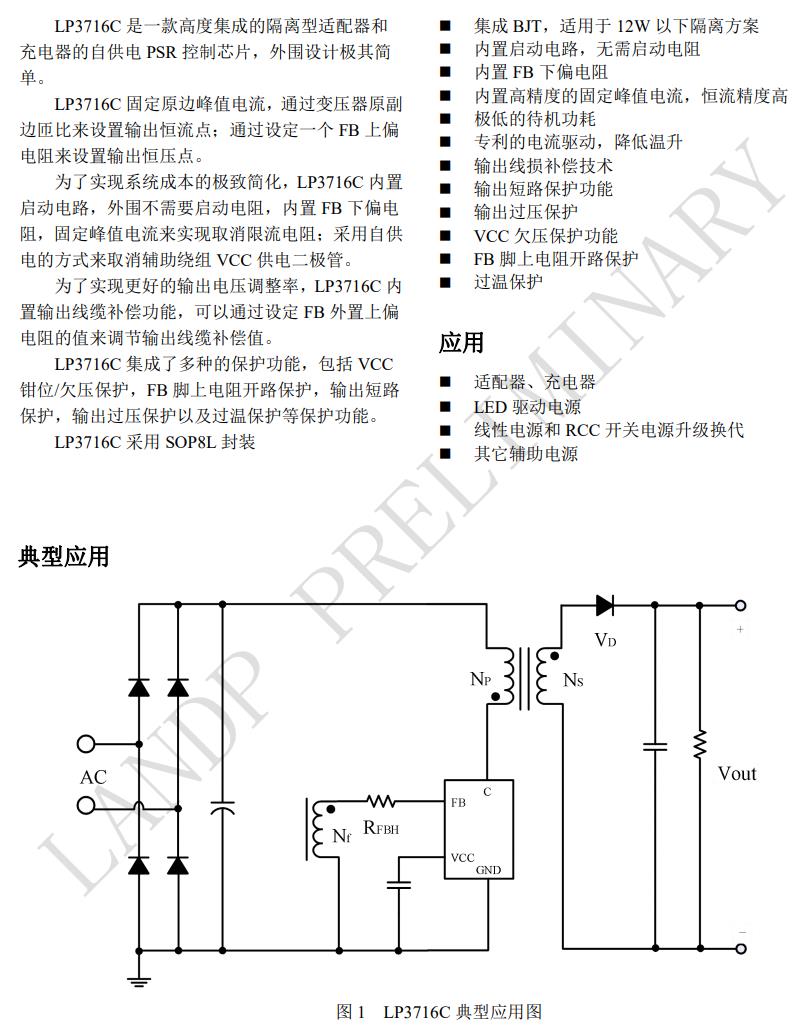

LP3716 是一款高度集成的隔離型適配器和  充電器的自供電 PSR 控制芯片，外圍設計極其簡  單。

LP3716 固定原邊峰值電流，通過變壓器原副  邊匝比來設置輸出恒流點；通過設定一個 FB 上偏  電阻來設置輸出恒壓點。  為了實現系統成本的極致簡化，LP3716 內置  啟動電路，外圍不需要啟動電阻，內置 FB 下偏電  阻，固定峰值電流來實現取消限流電阻；采用自供  電的方式來取消輔助繞組 VCC 供電二極管。

為了實現更好的輸出電壓調整率，LP3716 內  置輸出線纜補償功能，可以通過設定 FB 外置上偏  電阻的值來調節輸出線纜補償值。

LP3716 集成了多種的保護功能，包括 VCC  鉗位/欠壓保護，F(xiàn)B 腳上電阻開路保護，輸出短路  保護，輸出過壓保護以及過溫保護等保護功能。

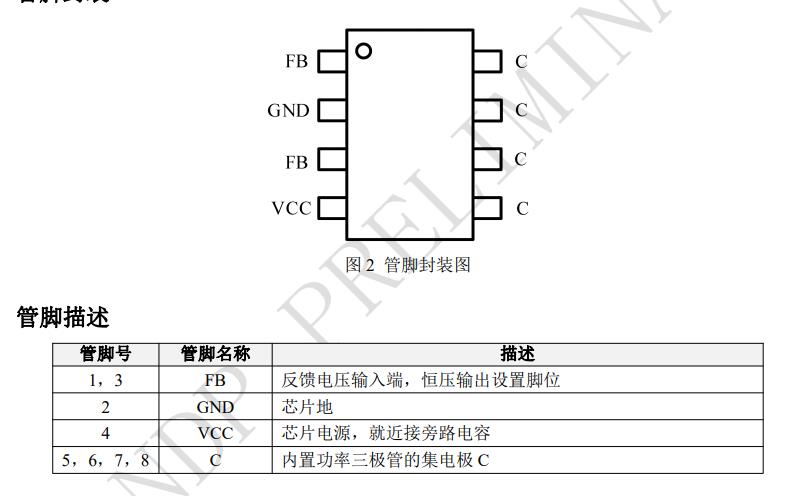

LP3716 采用 SOP8L 封裝

特點

? 集成 BJT，適用于 12W 以下隔離方案  ? 內置啟動電路，無需啟動電阻  ? 內置 FB 下偏電阻  ? 內置高精度的固定峰值電流，恒流精度高  ? 極低的待機功耗

? 專利的電流驅動，降低溫升  ? 輸出線損補償技術  ? 輸出短路保護功能  ? 輸出過壓保護  ? VCC 欠壓保護功能  ? FB 腳上電阻開路保護  ? 過溫保護

 應用

? 適配器、充電器  ? LED 驅動電源  ? 線性電源和 RCC 開關電源升級換代  ? 其它輔助電源
