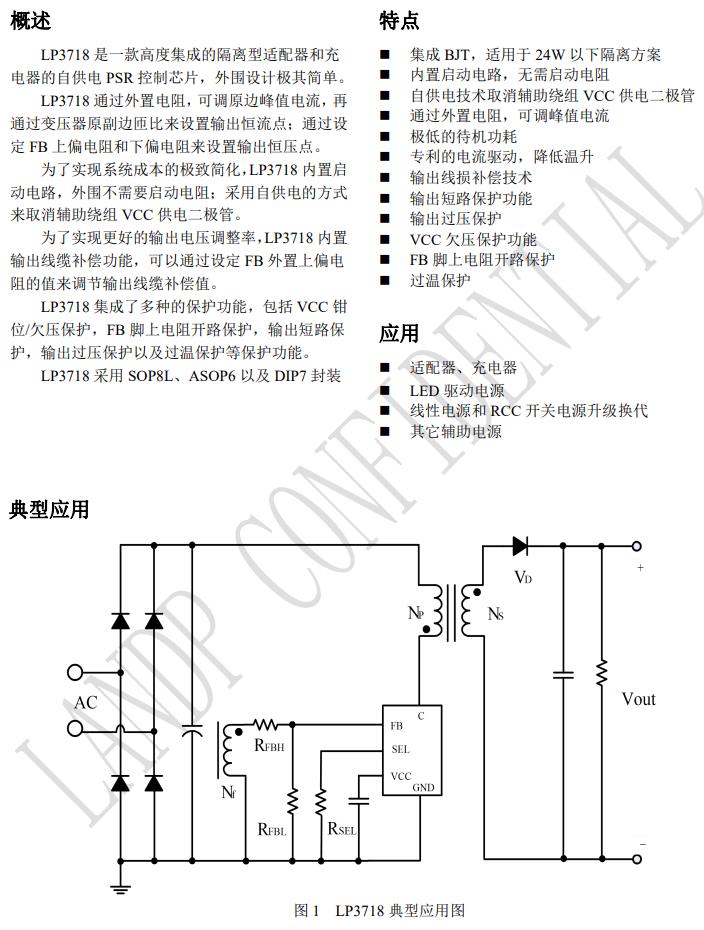

LP3718 是一款高度集成的隔離型適配器和充  電器的自供電 PSR 控制芯片，外圍設計極其簡單。

LP3718 通過外置電阻，可調原邊峰值電流，再  通過變壓器原副邊匝比來設置輸出恒流點；通過設  定 FB 上偏電阻和下偏電阻來設置輸出恒壓點。  為了實現系統成本的極致簡化，LP3718 內置啟  動電路，外圍不需要啟動電阻；采用自供電的方式  來取消輔助繞組 VCC 供電二極管。

為了實現更好的輸出電壓調整率，LP3718 內置  輸出線纜補償功能，可以通過設定 FB 外置上偏電  阻的值來調節輸出線纜補償值。

LP3718 集成了多種的保護功能，包括 VCC 鉗  位/欠壓保護，FB 腳上電阻開路保護，輸出短路保  護，輸出過壓保護以及過溫保護等保護功能。

LP3718 采用 SOP8L、ASOP6 以及 DIP7 封裝

特點

? 集成 BJT，適用于 24W 以下隔離方案  ? 內置啟動電路，無需啟動電阻  ? 自供電技術取消輔助繞組 VCC 供電二極管

? 通過外置電阻，可調峰值電流  ? 極低的待機功耗  ? 專利的電流驅動，降低溫升

? 輸出線損補償技術  ? 輸出短路保護功能  ? 輸出過壓保護  ? VCC 欠壓保護功能  ? FB 腳上電阻開路保護  ? 過溫保護

應用

? 適配器、充電器  ? LED 驅動電源  ? 線性電源和 RCC 開關電源升級換代  ? 其它輔助電源
