RM3332 RM3333 RM3334 RM3336 原邊反饋PSR 隔離開關電源控制芯片

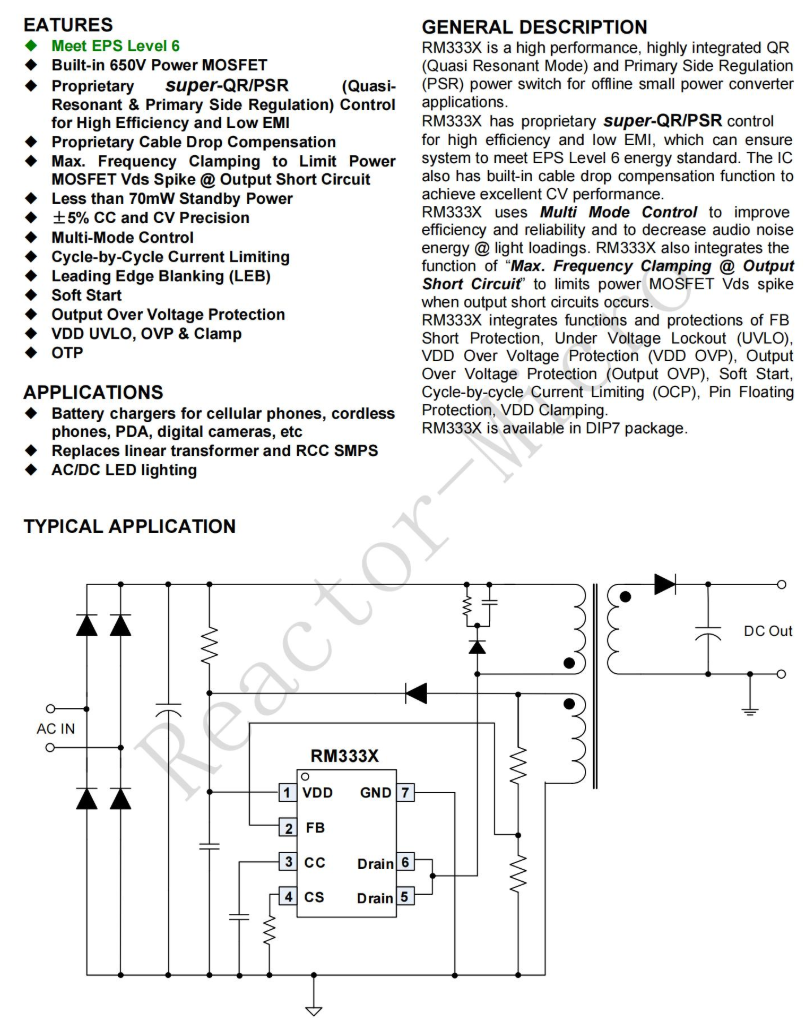

產品描述：
RM333X是一款高性能、高度集成的QR(準諧振模式)和初級側調節產品(PSR)用于離線小功率轉換器應用的電源開關。
RM333X擁有專利的super-QR/PSR控制，可實現高效率和低EMI，確保系統符合EPS級能源標準。IC還內置電纜壓降補償功能，以實現出色的CV性能。
RM333X使用多模式控制來提高效率和可靠性，并降低輕負載時的音頻噪聲能量。RM333X還集成了“Max。輸出短路時的頻率箝位”來限制發生輸出短路時的功率MOSFET Vds尖峰。
RM333X集成了FB短路保護、欠壓閉鎖(UVLO)、VDD過壓保護(VDD OVP)、輸出過壓保護(輸出OVP)、軟啟動、逐周期限流(OCP)、引腳浮動保護、VDD箝位等功能和保護。
RM333X采用DIP7封裝。
內置650V功率MOSFET
諧振和初級側調節)控制，實現高效率和低EMI專有電纜壓降補償
輸出短路時MOSFET Vds尖峰小于70mW待機功耗±5% CC和CV精密多模式控制
應用于
手機、無繩電話、PDA、數碼相機等的電池充電器
取代線性變壓器和RCC SMPS交流/DC LED照明
原邊反饋（PSR）
| 產品型號 | 功能特點 | 典型功率 | 功率器件 | 最大頻率 | 封裝形式 |
|---|---|---|---|---|---|
| RM3336D | DCM/QR,CC/CV控制,六級能效標準 | 25W/30W | 內置MOS | 120kHz | DIP-7 |
| RM3334D | DCM/QR,CC/CV控制,六級能效標準 | 20W/25W | 內置MOS | 120kHz | DIP-7 |
| RM3333D | DCM/QR,CC/CV控制,六級能效標準 | 18W/20W | 內置MOS | 120kHz | DIP-7 |
| RM3332D | DCM/QR,CC/CV控制，六級能效標準 | 12W/15W | 內置MOS | 120kHz | DIP-7 |
| RM3363S | DCM/QR,CC/CV控制,六級能效標準 | 5W/7.5W | 內置MOS | 90kHz | SOP-7 |
| RM3363SL | DCM/QR,CC/CV控制,六級能效標準 | 8W/10W | 內置MOS | 90kHz | SOP-7 |
| RM3364SL | DCM/QR,CC/CV控制,六級能效標準 | 12W/15W | 內置MOS | 90kHz | SOP-7 |
| RM3365DL | DCM/QR,CC/CV控制,六級能效標準 | 18W/20W | 內置MOS | 90kHz | DIP-7 |
| RM3368SL | DCM/QR,CC/CV控制,六級能效標準 | 15W/18W | 內置MOS | 90kHz | SOP-8 |
| RM3360TL | DCM/QR,CC/CV控制,六級能效標準 | 24W/24W | 外置MOS | 90kHz | SOT23-6 |
| RM3360T | DCM/QR,CC/CV控制,六級能效標準 | 24W/24W | 外置MOS | 90kHz | SOT23-6 |
| RM3354DC | DCM/QR、集成高壓MOS CC/CV控制 | 25W/30W | 內置MOS | 70kHz | DIP-8 |
| RM3353DC | DCM/QR、集成高壓MOS CC/CV控制 | 24W/28W | 內置MOS | 70kHz | DIP-8 |
| RM3354SHE | DCM/QR、集成高壓MOS CC/CV控制 | 20W/25W | 內置MOS | 70kHz | SOP-8 |
| RM3353DAE | DCM/QR、集成高壓MOS CC/CV控制 | 20W/25W | 內置MOS | 70kHz | DIP-8 |
| RM3393SE | DCM/QR、集成高壓MOS CC/CV控制 | 15W/18W | 內置MOS | 70kHz | SOP-8 |
| RM3392SE | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | SOP-8 |
| RM3363SE | DCM/QR、集成高壓MOS CC/CV控制 | 15W/18W | 內置MOS | 70kHz | SOP-8 |
| RM3362SE | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | SOP-8 |
| RM3352DE | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | DIP-8 |
| RM3352SE | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | SOP-7 |
| RM3362SH | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | SOP-8 |
| RM3392SH | DCM/QR、集成高壓MOS CC/CV控制 | 12W/15W | 內置MOS | 70kHz | SOP-8 |
| RM3392SL | DCM/QR、集成高壓MOS CC/CV控制 | 10W/12W | 內置MOS | 70kHz | SOP-8 |
| RM3391SH | DCM/QR、集成高壓MOS CC/CV控制 | 7.5W/10W | 內置MOS | 70kHz | SOP-8 |
| RM3351SX | DCM/QR、集成高壓MOS CC/CV控制、高壓?jiǎn)?dòng) | 7.5W/10W | 內置MOS | 70kHz | SOP-7 |
| RM3352SX | DCM/QR、集成高壓MOS CC/CV控制、高壓?jiǎn)?dòng) | 12W/15W | 內置MOS | 70kHz | SOP-7 |
| RM3351S | DCM/QR、CC/CV控制 集成?壓MOS | 7.5W/10W | 內置MOS | 70kHz | SOP-7 |
| RM3352SL | DCM/QR、CC/CV控制 集成?壓MOS | 7.5W/12W | 內置MOS | 70kHz | SOP-7 |
| RM3352S | DCM/QR、CC/CV控制 集成?壓MOS | 12W/15W | 內置MOS | 70kHz | SOP-7 |
| RM3353DA | DCM/QR、CC/CV控制 集成?壓MOS | 20W/25W | 內置MOS | 70kHz | DIP-8 |
| RM3353D | DCM/QR、CC/CV控制 集成?壓MOS | 24W/28W | 內置MOS | 70kHz | DIP-7 |
| RM3354SH | DCM/QR、CC/CV控制 集成?壓MOS | 20W/25W | 內置MOS | 70kHz | SOP-8 |
| RM3354SA | DCM/QR、CC/CV控制 集成?壓MOS | 20W/25W | 內置MOS | 70kHz | SOP-7 |
| RM3354D | DCM/QR、CC/CV控制 集成?壓MOS | 25W/30W | 內置MOS | 70kHz | DIP-7 |
| RM3350T | DCM/QR、CC/CV控制 | 24W/36W | 外置MOS | 70kHz | SOT23-6 |
