BP2306 BP2308 BP2316 非隔離PWM調光驅動芯片
產品描述：

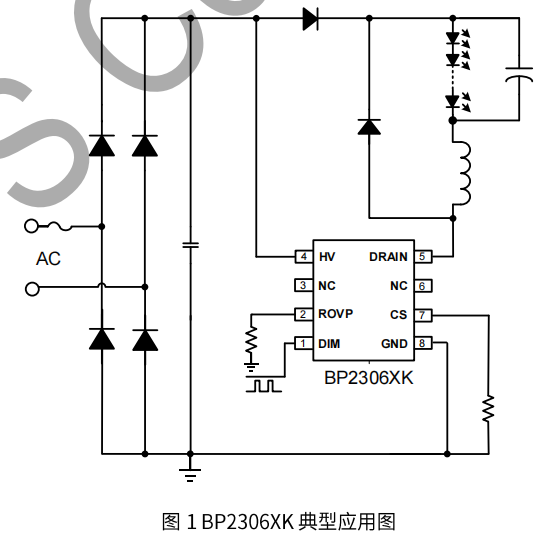

BP2306HK是一款兼容PWM/模擬調光的高PFBUCKLED恒流控制芯片適用于90Vac-265Vac全范圍輸入電壓 BP2306HK采用高壓啟動，內置COMP補償電容，降低成本。芯片采用輸出恒流控制機制，無需VCC電容和輔助繞組，用極少的外部元件達到高精度的輸出電流，實現了優異的線性調整率和負載調整率。 BP2306HK提供多種保護功能，包含LED負載短路保護LED開路保護和溫度調節功能，增強了系統可靠性。 BP2306HK采用SOP-8封裝
優勢 兼容PWM/模擬調光 PWM 調光范圍1%~100% 模擬調光范圍5%~100% 高 PF，低THD 超低待機功耗 單繞組電感 內置COMP電容 無需VCC電容 高精度輸出電流(+/-3%) 優異的線性、負載調整率 逐周期限流 快速啟動功能 LED開路保護 LED短路保護 過溫降電流 SOP-8封裝
應用領域 智能LED球泡燈 其他LED智能照明
| 產品型號 | 封裝 | PF | 拓?fù)?/td> | 功率 | MOS | 開路保護 | 調光方式 |
| BP2881B | SOP8 | 0.5 | Buck | <19W | 500V/8.5Ω | Y | PWM |
| BP2881D | SOP8 | 0.5 | Buck | <24W | 500V/4.8Ω | Y | PWM |
| BP2886B | SOP8 | 0.5 | Buck | <19W | 500V/8.5Ω | Y | PWM |
| BP2886D | SOP8 | 0.5 | BUCK | <24W | 500V/4.8Ω | Y | PWM |
| BP2886F | SOP8 | 0.5 | BUCK | <35W | 500V/3Ω | Y | PWM |
| BP2887F | DIP7 | 0.5 | BUCK | <40W | 500V/3Ω | Y | PWM |
| BP2887G | DIP7 | 0.5 | BUCK | <50W | 500V/2Ω | Y | PWM |
| BP2878K | SOP8 | 0.5 | Buck | <100W | External | Y | PWM |
| BP2956X | SOP8 | 0.5 | Buck | <35W | 500V/4.8Ω/3Ω | Y | PWM |
| BP2958XE | HSOP7 | 0.5 | Buck | <40W | 500V/8.5Ω/4.8Ω/3Ω | Y | PWM |
| BP2958X | DIP7 | 0.5 | Buck | <50W | 500V/4.8Ω/3Ω/2Ω | Y | PWM |
| BP2316CK | SOP8 | 0.7 | Buck | <10W | 500V/5.2Ω | Y | PWM/Analog |
| BP2306CK | SOP8 | 0.9 | Buck | <10W | 550V/5.2Ω | Y | PWM/Analog |
| BP2306HK | SOP8 | 0.9 | Buck | <18W | 600V/2Ω | Y | PWM/Analog |
| BP2308 | SOP8 | 0.9 | BUCK | <100W | External | Y | PWM/Analog |
