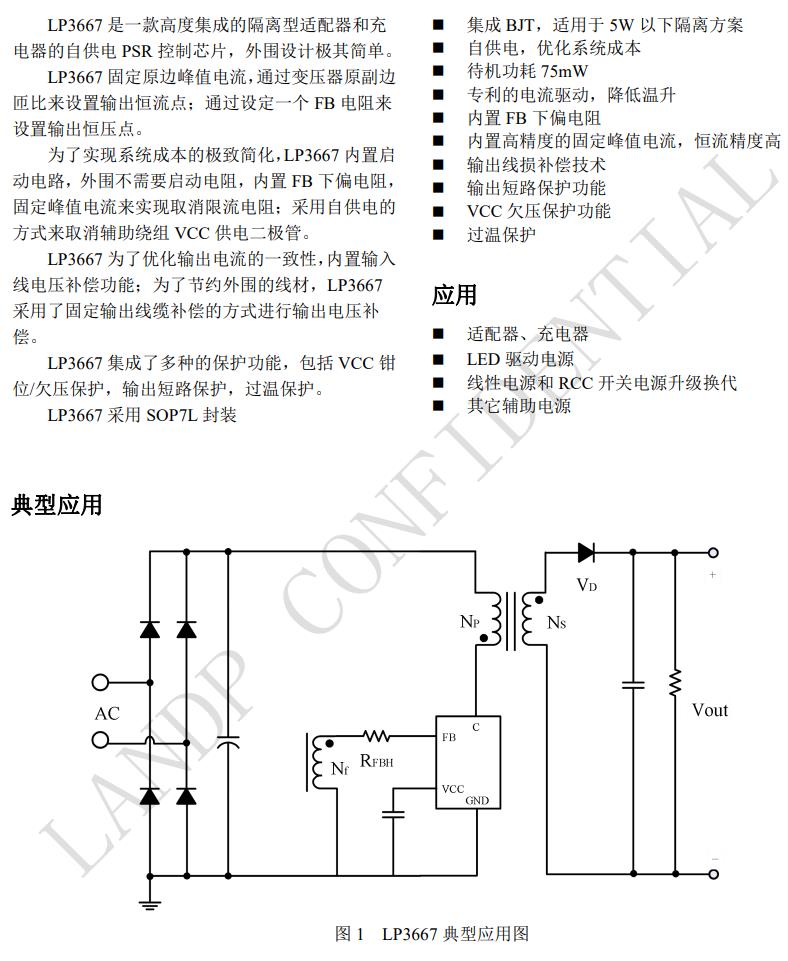

LP3667 是一款高度集成的隔離型適配器和充  電器的自供電 PSR 控制芯片，外圍設計極其簡單。

 LP3667 固定原邊峰值電流，通過變壓器原副邊  匝比來設置輸出恒流點；通過設定一個 FB 電阻來  設置輸出恒壓點。  為了實現系統成本的極致簡化，LP3667 內置啟  動電路，外圍不需要啟動電阻，內置 FB 下偏電阻，  固定峰值電流來實現取消限流電阻；采用自供電的  方式來取消輔助繞組 VCC 供電二極管。

LP3667 為了優化輸出電流的一致性，內置輸入  線電壓補償功能；為了節約外圍的線材，LP3667  采用了固定輸出線纜補償的方式進行輸出電壓補  償。

LP3667 集成了多種的保護功能，包括 VCC 鉗  位/欠壓保護，輸出短路保護，過溫保護。

LP3667 采用 SOP7L 封裝

特點

? 集成 BJT，適用于 5W 以下隔離方案  ? 自供電，優化系統成本  ? 待機功耗 75mW  ? 專利的電流驅動，降低溫升

? 內置 FB 下偏電阻  ? 內置高精度的固定峰值電流，恒流精度高

? 輸出線損補償技術  ? 輸出短路保護功能  ? VCC 欠壓保護功能  ? 過溫保護

應用

? 適配器、充電器  ? LED 驅動電源  ? 線性電源和 RCC 開關電源升級換代  ? 其它輔助電源
